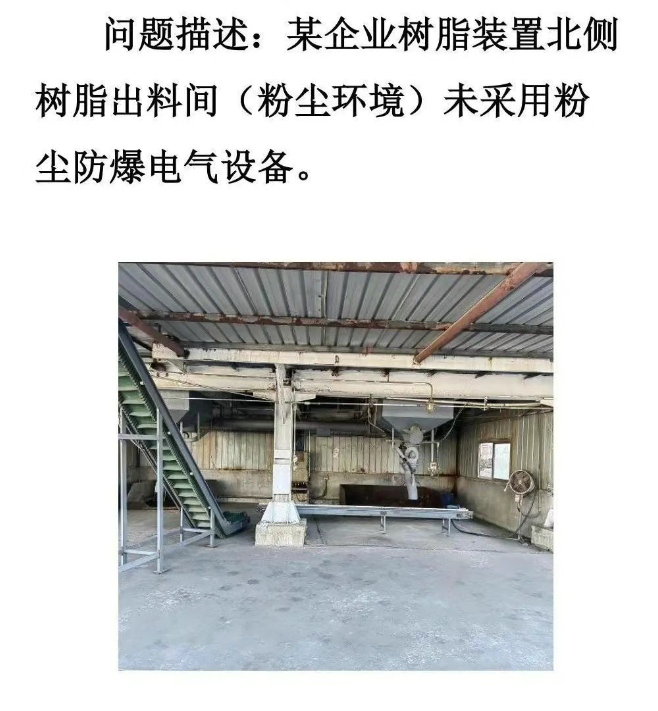

粉尘区域为什么必须采用防爆电气设备

在面粉厂、金属加工、锂电池生产等粉尘环境中，普通电气设备的一个电火花可能引发毁灭性爆炸。粉尘爆炸的威力远超气体爆炸（压力峰值可达1MPa，升压速率快100倍），而粉尘防爆电气设备（Ex t认证）是阻断点火源的最后防线。本文依据GB 12476、GB 15577等国家标准，用数据和案例揭示未采用防爆设备的致命风险。

01

粉尘爆炸的独特破坏机制

粉尘爆炸安全提示

粉尘爆炸是由可燃性粉尘

在爆炸极限范围内遇到热源

（明火或高温）而引发的

粉尘爆炸极具危害性

往往会造成较大人员伤亡

粉尘爆炸的五要素

助燃性气体：一定的氧含量是粉尘燃烧的基础。

可燃性粉尘：可与助燃气体发生氧化反应而燃烧的粉尘。

点火源：能使局部粉尘云的温度骤增发生燃烧的高温热源。

粉尘云：悬浮在空中且达到爆炸下限的可燃性粉尘云。

密闭空间：粉尘云被限制在了相对密闭的空间。

粉尘爆炸的特点

多次爆炸是粉尘爆炸的最大特点。

第一次爆炸气浪，会把沉积在设备或地面上的粉尘吹扬起来，在爆炸后短时间内爆炸中心区会形成负压，周围的新鲜空气便由外向内填补进来，与扬起的粉尘混合，从而引发二次爆炸。二次爆炸时，粉尘浓度会更高。

02

未采用粉尘防爆设备的五大致命危害

1.外壳积尘导致过热起火

• 普通电机：散热筋积尘≥3mm时，表面温升达40℃
• 现实后果：若粉尘层引燃温度200℃（如面粉），设备表面温度达180℃即引发阴燃
• 标准要求：粉尘防爆电机（Ex t）必须无水平表面+自清灰设计（GB 12476.5 第6.2条）

2.电火花直接引燃粉尘云

危险部件引爆概率防爆解决方案继电器触点92%浇封型（Ex m）电机碳刷87%无刷电机或Ex t认证开关接线端子65%增安型接线盒（Ex e）

3.静电积聚引发放电爆炸

• 普通设备：塑料外壳表面电阻＞10¹²Ω，静电电压可达30kV
• 粉尘环境：当静电放电能量＞10mJ（相当于玉米淀粉最小点火能）即引爆
• 防爆要求：Ex t设备外壳表面电阻≤10⁹Ω（GB 12476.1 第7.3条）

4.粉尘侵入造成短路拉弧

• IP54普通箱体：粒径＜50μm粉尘可侵入（面粉粒径20-100μm）
• 短路后果：1kA短路电流产生的电弧温度＞4000℃，直接点燃粉尘
• 防爆标准：粉尘防爆设备必须达到IP6X级完全防尘（GB/T 4208）

5.金属碰撞产生机械火花

• 普通风机：碳钢叶片与壳体摩擦产生火花（温度＞1000℃）
• 铝粉环境：此类火花能量＞5mJ，远超铝粉最小点火能（1mJ）
• 强制措施：Ex t设备旋转部件必须使用无火花材料（如铝青铜）

03

法律强制使用场景及依据

1.国家标准明确划分危险区域

2.行业强制规范

• 粮食加工：磨粉间、筒仓清仓区必须用 Ex t IIIB T200°C（GB 17440 第6.1.1条）
• 金属抛光：铝镁加工区必须用 Ex t IIIC T90°C（AQ 4272 第5.3条）
• 煤化工：煤磨系统必须用 Ex t IIIB T200°C（GB 17918 第7.2条）

3.法律责任条款

• 《安全生产法》第99条：未在爆炸危险场所使用防爆设备，责令整改并处10万元以下罚款；导致事故的，对责任人处年收入60%-100%罚款+刑事责任
• 《工贸企业粉尘防爆安全规定》第32条：违规使用非防爆电气设备，最高处50万元罚款

04

真实事故警示录

案例1：2010年河北淀粉厂爆炸（死21人）

• 直接原因：普通配电箱积尘短路，电火花引燃淀粉云
• 责任判定：企业为节省成本未更换Ex t防爆箱，法人获刑7年

案例2：2022年广东铝轮毂厂爆炸（损毁3车间）

• 技术分析：普通风机叶轮摩擦火花引爆铝粉（能量3mJ＞铝粉1mJ）
• 经济损失：赔偿1.2亿+停产整顿1年

05

防爆设备的科学选型要点

1、三重匹配原则

匹配维度技术要求错误案例后果粉尘组别金属粉选IIIC，粮食粉选IIIBIIIB设备用于铝粉车间→爆炸温度组别设备表面温度＜粉尘引燃温度T200℃设备用于硫磺粉（引燃温195℃）→阴燃防护等级IP6X防尘+防腐涂层沿海工厂不锈钢外壳点蚀→隔爆失效

2、特殊场景增强设计

• 潮湿环境：加装电加热防凝露装置（维持腔体温度＞露点5℃）
• 震动区域：采用防松螺栓+减震底座（GB 3836.1 第12章）
• 腐蚀性粉尘：外壳材质升级为316L不锈钢（氯离子耐受度提升5倍）

结语：防爆设备是生死红线

粉尘爆炸环境中，普通电气设备如同行走的炸弹：

• 1克铝粉 + 10mJ电火花 = 相当于TNT的爆炸威力
• 1mm积尘 + 150℃表面温度 = 阴燃火灾的必然发生

法律与技术的双重铁律：

“在20区/21区粉尘环境，不使用Ex t防爆设备就是刑事犯罪！”
——《爆炸危险场所安全管理规定》第24条

安全投资的本质是生存成本：

• 一套Ex t IIIB防爆配电箱价格：￥8，000
• 一次粉尘爆炸的平均损失：￥120，000，000 + 无法计量的人员伤亡

记住三个生死数据：

• ≤0.5mm——设备表面最大允许积尘厚度（GB 15577 第9.3.2条）
• ≤1GΩ——外壳表面电阻安全限值（防止静电积聚）
• ＞5年——密封件强制更换周期（即使外观完好）
