一、防爆配电箱水汽成因与致命风险

水汽来源分析

水汽引发的双重灾难

1. 电气短路：
2. 0.5ml水即可使端子间绝缘电阻从1000MΩ降至10kΩ
3. 引发相间短路电弧能量＞1000mJ（远超氢气最小点火能0.017mJ）
4. 防爆失效：
5. 水分子渗入隔爆接合面→锈蚀间隙→隔爆间隙超差0.1mm，爆炸火焰外泄风险↑300%

血泪案例：某化工厂配电箱因密封圈龟裂进水，短路火花引燃氢气，造成5人重伤。

二、防爆配电箱接线规范（GB 3836.15-2017）

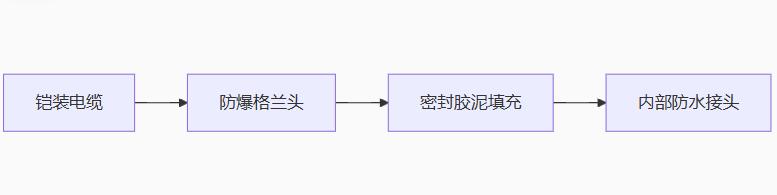

1. 电缆引入：三级密封防御

• 密封参数要求：
• 格兰头与箱体螺纹啮合≥5扣
• 密封胶泥填充率＞95%（型号需符合GA 161-1997）
• 扭矩控制：M25接口35±3 N·m（用力矩扳手校验）

2. 内部接线：防爆安全三原则

3. 接地：生命安全保障线

• 双接地配置：
• 箱体外壳接地：16mm²黄绿线接接地网（电阻≤4Ω）
• 内部接地排：与主接地独立连通（截面积≥进线电缆1/2）
• 接地电阻检测： 每年使用4105A接地电阻仪测试（数据＜1Ω）

三、防水防潮刚性措施（AQ 3009-2023）

1. 物理除湿方案

2. 密封维护标准

■ 密封圈更换周期：硅橡胶≤5年，氟橡胶≤8年
■ 密封面清洁：无水乙醇擦拭（禁用汽油！） ■ 密封压缩量检测：旧圈厚度损失＞15%立即更换

四、法律依据与违法责任

1. 强制性国标条款

• GB 3836.1-2021 第9.3.4条：隔爆接合面禁用任何油脂防腐，防锈仅允许204-1防锈油
• GB 50257-2014 第4.1.6条：电缆引入口密封必须达到IP54防护（粉尘防爆需IP65）
• AQ 3009-2023 第7.8.2条：防爆箱内湿度持续＞60%RH必须停机除湿

2. 事故追责依据

• 《安全生产法》第109条：防爆设备维护不当导致爆炸
  → 企业罚金200~2000万元→ 责任人刑责最高7年
• GB 3836.16-2017 第5.2.1条：接线端子松动视为重大安全隐患

五、日常维护黄金法则

月度维保清单

年度深度维护

1. 开盖检修（必须在安全区进行！）：
2. 清洗内部凝露（用IPA试剂）
3. 复紧全部端子（扭矩按说明书±10%）
4. 密封性能试验：
5. 0.2MPa气压保压5分钟（泄漏率＜1%/min）

【强制执行标准】

1. GB 3836.1-2021《爆炸性环境 第1部分：设备通用要求》
2. GB 3836.15-2017《爆炸性环境 第15部分：电气装置的设计、选型和安装》
3. AQ 3009-2023《危险化学品企业安全规范》
