在石油、化工、矿山等易燃易爆环境中，防爆插销是保障用电安全的关键设备。错误的选型或接线可能导致电火花引发爆炸事故。小编将介绍防爆插销的选型要点和规范接线操作步骤，帮助您安全使用。

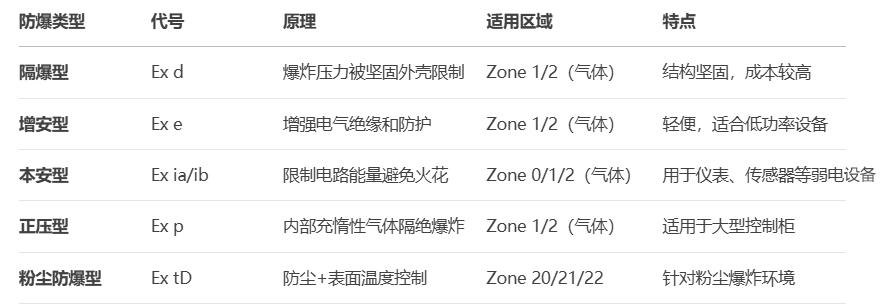

1、防爆插销类型

化工厂泵房（Zone 1）

选用Ex d隔爆型插销

面粉厂（Zone 21）

选用Ex tD粉尘防爆插销

2、怎么选择防爆插销？

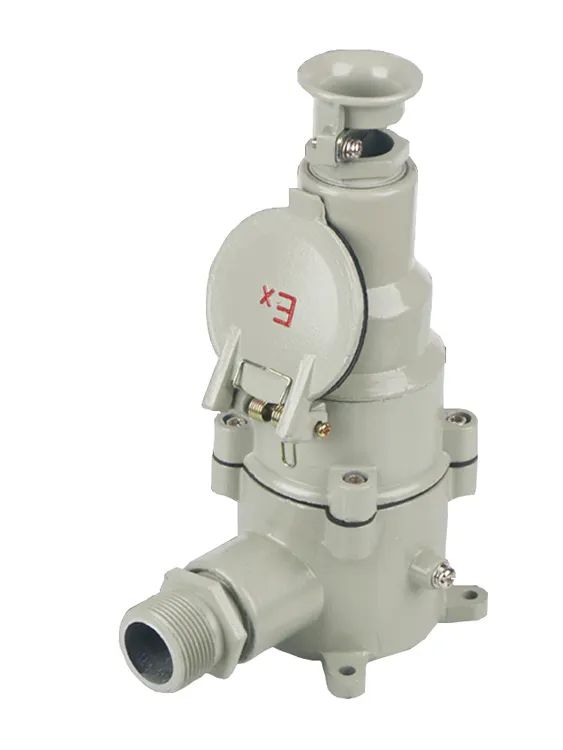

外观质量

观察插销的外观，查看是否有瑕疵、毛刺、变形等问题。好的插销应该表面光滑、无瑕疵，具有一定的光泽度。

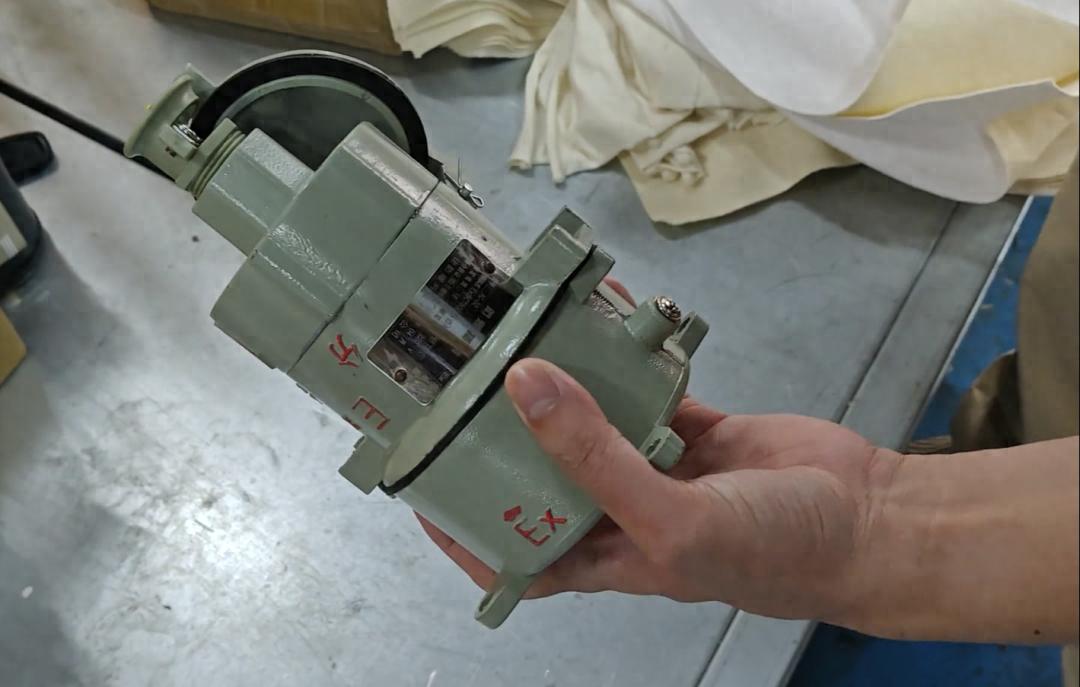

结构设计

检查插销的结构设计是否合理，是否符合安全使用要求。例如，插销的接触部位应该具有足够的压力和接触面积，以确保良好的导电性能和稳定性。

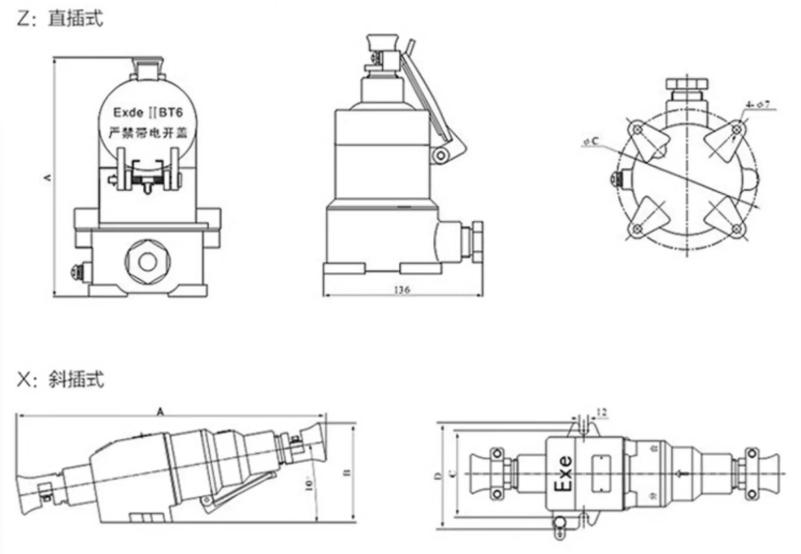

外形安装尺寸参考图

3、防爆插销接线操作规范

接线操作需严格遵循防爆安全规程，避免因接线不当导致防爆失效或触电、爆炸风险。

01.接线前准备

• 确认电源已断开，验电无电压。
• 检查插销外壳无裂纹、密封圈完好。

02.接线中步骤

（1）拆开接线腔

• 使用专用工具松开防爆面螺栓，避免损伤隔爆结合面。

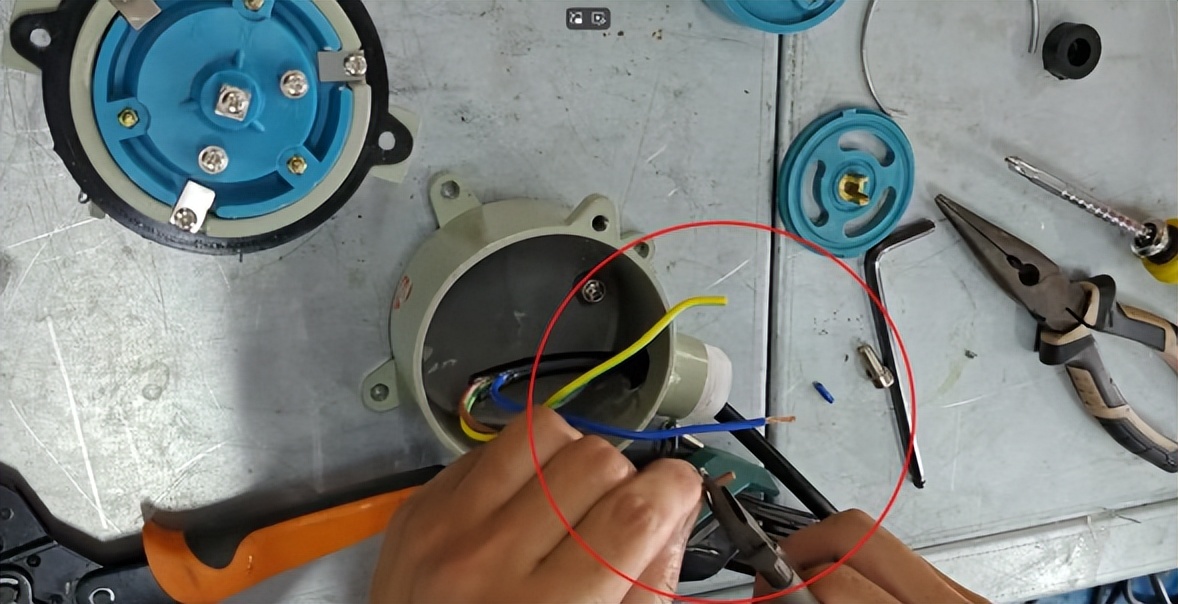

（2）电缆处理

• 剥线长度适中，线头用铜端子压接（避免毛刺）。
•

• 电缆外皮需伸入接线腔至少5mm，用电缆夹紧装置固定。

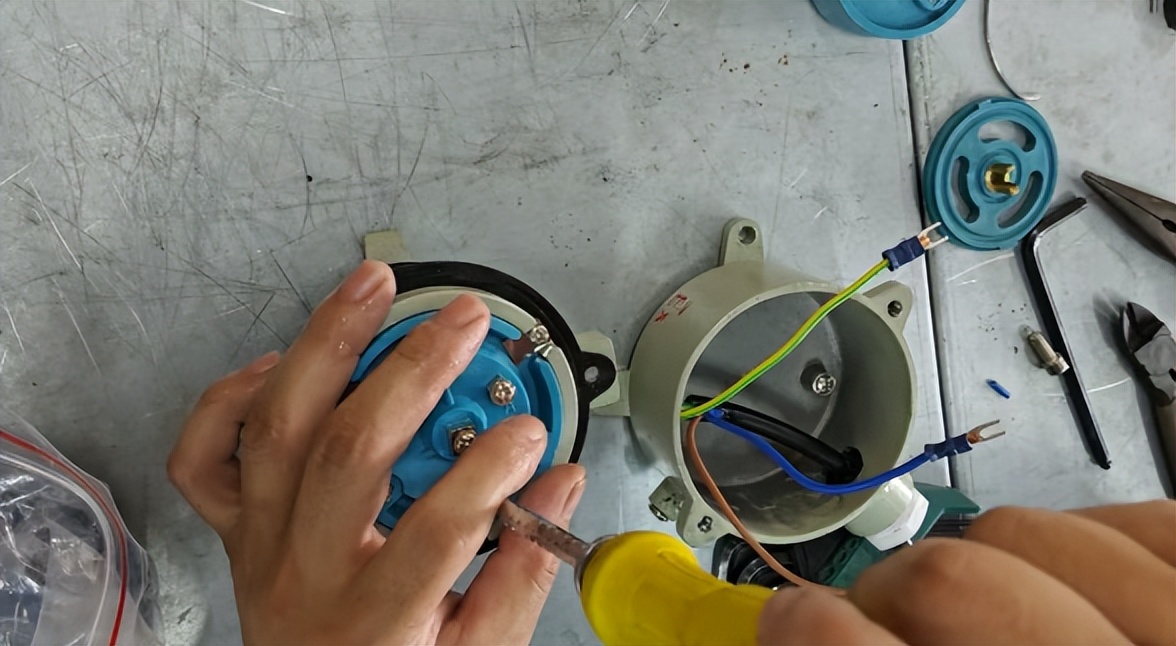

（3）接线操作

• 按标识连接火线（L）、零线（N）、地线（PE），禁止反接。
•

• 用扭矩扳手按规定力矩拧紧螺丝，确保导体无松动，整理线缆避免与外壳摩擦。

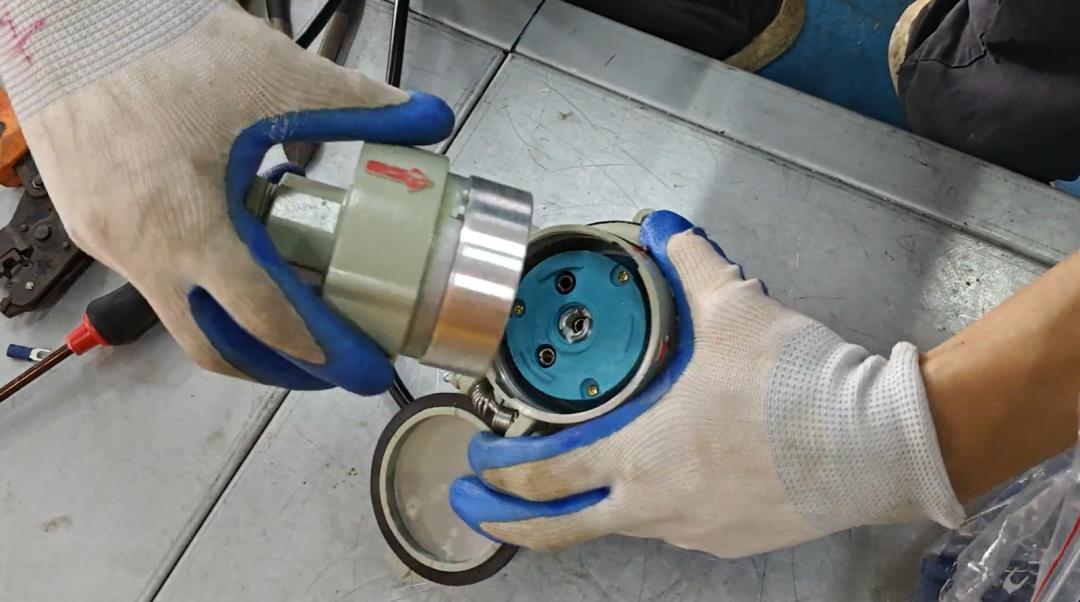

（4）密封固定

• 电缆穿过进线口密封圈和压紧螺母，确保密封圈与电缆护套紧密贴合。（无间隙，防止爆炸性物质进入内部）
• 按对角顺序安装外壳螺丝，确保无缺失、无松动。（外壳变形会破坏防爆性能）

03.接线后检查

• 外壳无变形，螺丝齐全，电缆固定牢固，密封圈无脱落。
•

• 绝缘测试，确保无短路或接地故障。

注意事项

禁止在爆炸性环境中带电接线或插拔插销；禁止隔爆面涂漆、划伤后继续使用；禁止省略地线或地线与零线混用。

每 3-6 个月检查触点烧蚀、密封圈老化、螺丝松动情况，发现问题立即更换部件。
